| № | Наименование показателей, ед. изм. | WPI-1,5/220M | WPI-2,2/220M | WPI-2,2/380T | WPI-4,0/380T | WPI-7,5/380T |
| 1 | Мощность, кВт | 1,5 | 2,2 | 2,2 | 4,0 | 7,5 |
| 2 | Род тока | Однофазный | Трехфазный | |||
| 3 | Входное напряжение, В | 220 a.c. | 380 a.c. | |||
| 4 | Допустимый интервал входного. напряжения, В | 160...220 | 300...450 | |||
| 5 | Выходное напряжение, В | 220 a.c. | 380 a.c. (трехфазный) | |||
| 6 | Входная частота, Гц | 50/60 | ||||
| 7 | Диапазон выходной частоты, Гц | 20...50 или 30...60 Гц | ||||
| 8 | Тип нагрузки | Электронасос | ||||
| 9 | Номинальная сила тока, А | 9,6 | 11,5 | 4,3 | 9,3 | 17,4 |
| 10 | Максимальная сила тока, А | 14,4 | 17,2 | 6,4 | 13,9 | 26,1 |
| 11 | Датчик давления | 24В, (4...20) мА, 10бар | 24В, (4...20) мА, 16бар | |||
| 12 | Диапазон настройки давления, бар | 0,5...9,0 | 0,5...15,0 | |||
| 13 | Гидроаккумулятор | Гидроаккумулятор емкостью не менее 2 литров. Давление в воздушной камере должно быть, примерно, 60% от заданного давления в системе. | ||||
| 14 | Давление запуска (автоматического включения в работу) | Настройка производителя: давление запуска меньше установленного давления в системе на 0,3 бар | ||||
| 15 | Длина кабеля датчика давления, м | 1,9 | ||||
| 16 | Длина кабеля к насосу, м | 0,4 | ||||
| 17 | Длина кабеля питания, м | 1,4 (с вилкой) | 1,4 | |||

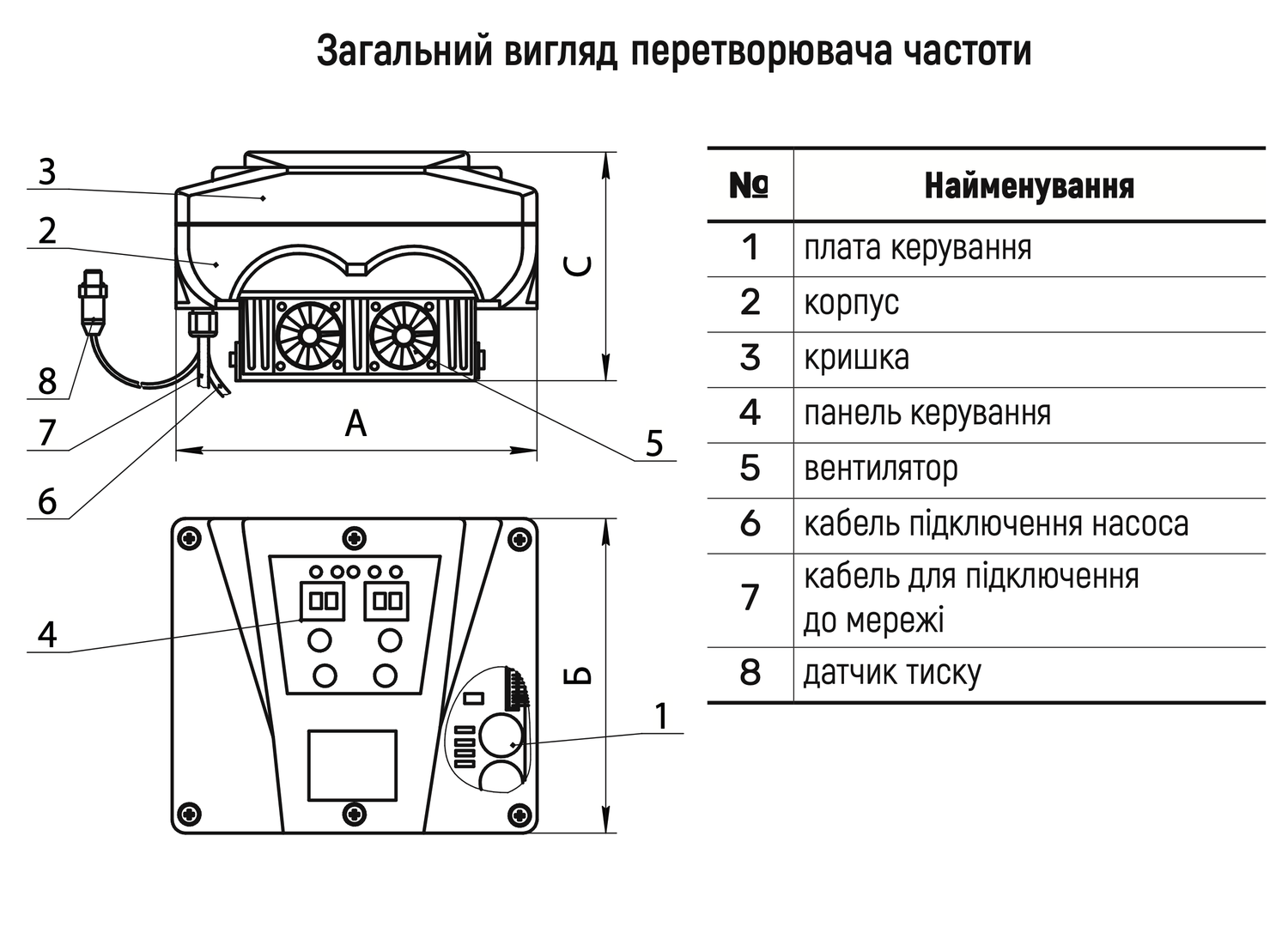

| 18 | Габаритные размеры (АхБхС), мм | 210х173х124 | 250х240х170 | |||
| 19 | Масса, кг | 3,2 | 3,3 | 3,3 | 4,2 | 6,1 |
Ограничения:
- жидкость, в которой работает датчик давления преобразователя: вода или другая жидкость, схожая с водой по плотности и химической активности.
- содержание механических примесей, не более 0,1%.
- максимальный размер частиц, не более 0,2 мм.
- максимальная температура перекачиваемой жидкости, +100 °С.
- температура окружающей среды -10°С...40°С
- преобразователь должен быть установлен в сухом вентилируемом помещении.
Преимущества:
- Быстрая настройка рабочего давления воды в системе водоснабжения

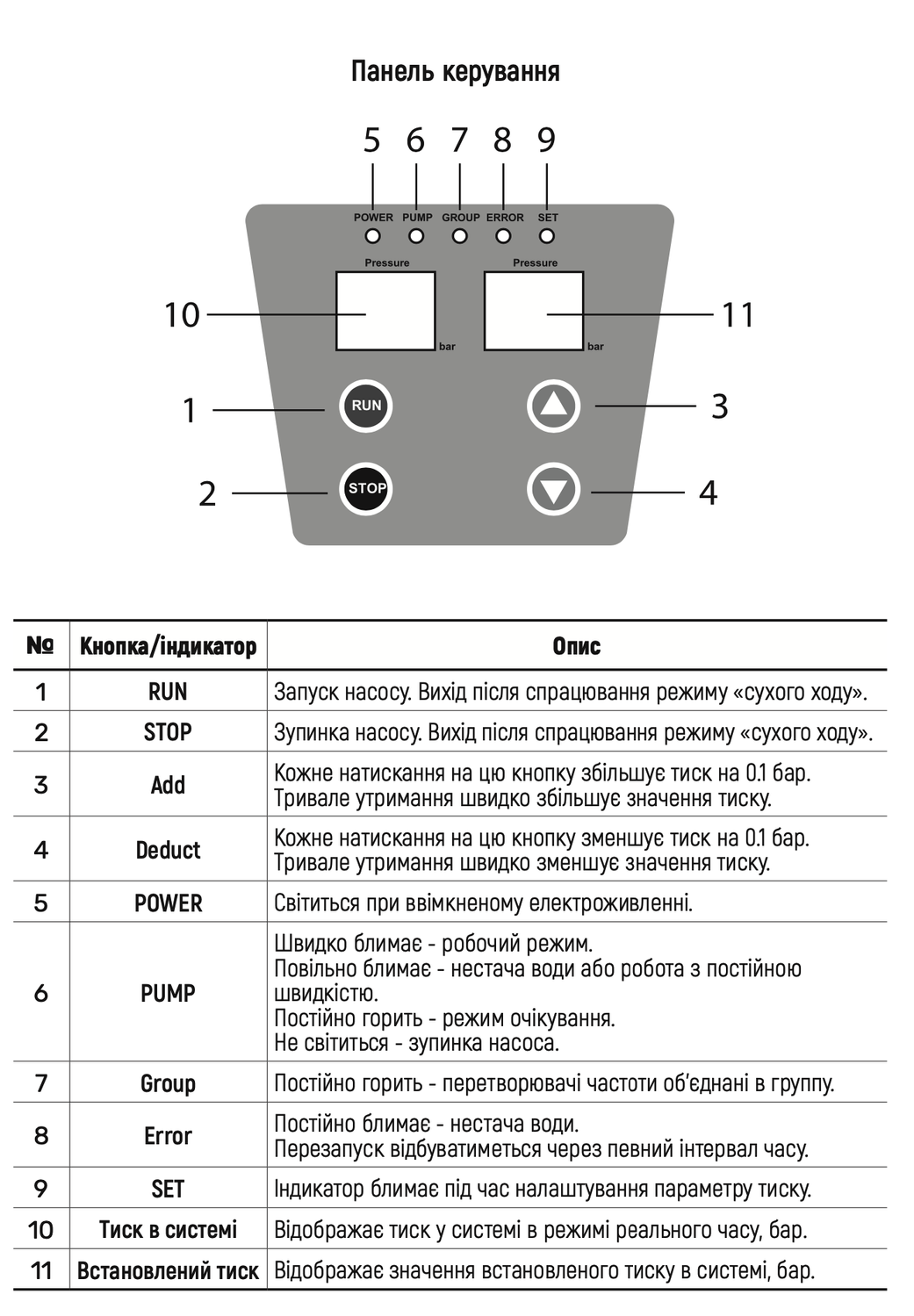

- Простой в использовании интерфейс настройки рабочих параметров
- Индикация текущего давления в системе и давления настройки
- Плавный запуск и поддержание постоянного давления воды в системе позволяет экономить примерно от 20% до 60% электроэнергии
- Плавное включение и выключение электродвигателя насоса уменьшает механические ударные нагрузки на подшипники электродвигателя, опасность гидроудара и уменьшает пусковой ток
- Автоматический перезапуск в случае возникновения «сухого» хода, после того как в системе появляется вода
- ПиД-регулирование работой насоса позволяет быстро установить рабочее давление воды в системе водоснабжения
- Использование нескольких частотных преобразователей позволяет организовывать многоступенчатую станцию поддержания давления в системах водоснабжения с целью экономии электроэнергии
- Обеспечивает защиту электронасоса от:
- «сухого» хода
- от перегрузки по току;
- от работы при пониженном или повышенном напряжении в электросети;
- от блокировки ротора, то есть при превышении значения силы тока.
Особенности:
- выполнены по технологии синусоидальной широтно-импульсной модуляции
- выполняют контроль «напряжение/частота» (V/F) во время запуска двигателя насоса
- сконструированы по методу переменная скорость/переменная частота (VWF)
- контролирует в режиме реального времени изменение давления воды в водопроводе за счет изменения скорости вращения ротора двигателя,
- максимальная мощность двигателя всегда пропорциональна актуальным требованиям системы
- встроенный интерфейс связи по протоколу «485»
- максимальное количество насосов в многоступенчатой станции водоснабжения - 6 штук
